• Separador de bolachas
Nome do Produto:

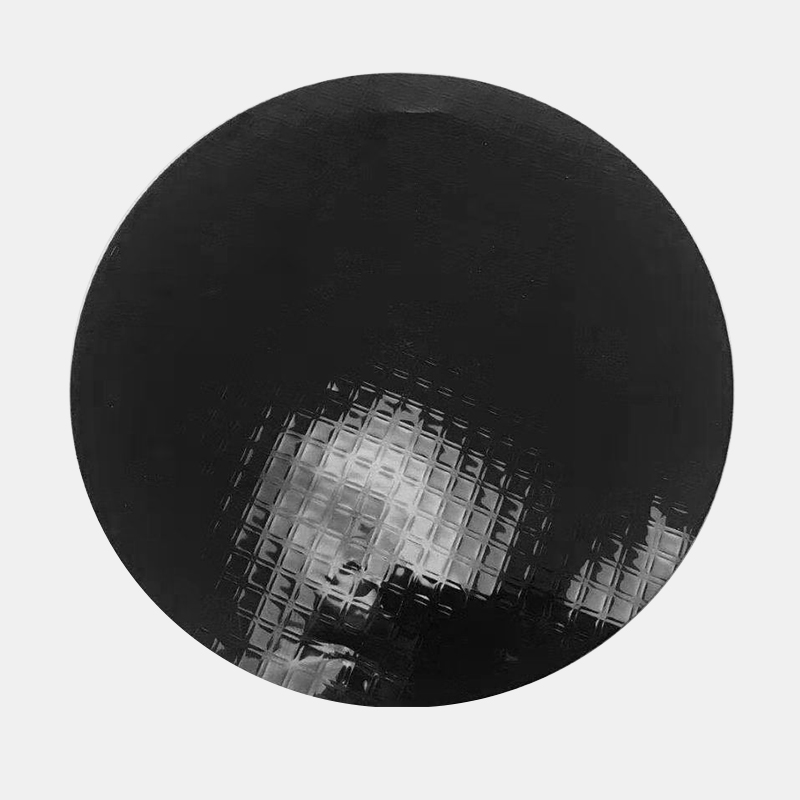

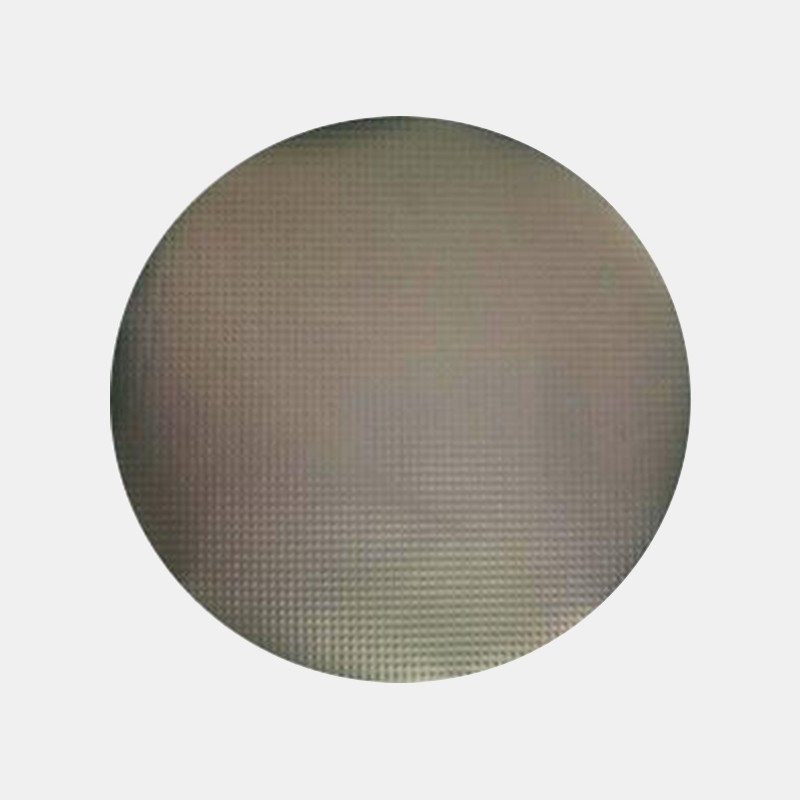

Separador de wafer/espaçador de wafer/almofada de wafer
modelo do produto: JH5063
Descrição do produto:
As almofadas de wafer, também conhecidas como espaçador de wafer ou separador de wafer, são feitas de filme condutor e antiestático através de prensagem a quente e corte e vinco.Vários padrões, tamanhos e formas podem ser personalizados, os produtos acabados têm excelente estabilidade dimensional e a aparência é limpa e não deixa cair pó ou poeira.
Inscrição:
• Os separadores de wafer são amplamente utilizados na embalagem separada de wafers de silício multi/monocristalino, como células solares, wafers e wafers de silício solar.
Os principais parâmetros técnicos:
Modelo | Material | Tamanho (em) | Diâmetro (mm) | Resistência da Superfície (Ω/Sq) | Espessura （μm） | Superfície | Observação |
JH5063PE | EDUCAÇAO FISICA | 4/5/6/6.5/7/8/10/11/12/14/15/16/Personalizado | 100/125/150(152.155)/165/180(178) /200(203)/254/275/300(299.305)/360 /380(390)/400/Personalizado | 10K-1M/ 1G-100G | 100/Personalizado | Gravado com pontos/liso/personalizado | -- |
JH5063PS | PS | 4/5/6/6.5/7/8/10/ 12/11/14/15/16 | 100/125/150(152.155)/165/180(178) /200(203)/254/275/300(299.305)/360 /380(390)/400/ Personalizado | 100K-1G | 100/ Personalizado | Gravado com quadrados ou pontos/liso/personalizado | -- |
